SOLDADURA DE METAL RÁPIDA Y PRECISA

ULTRASAFE W

Su solución para obtener resultados de soldadura perfectos en aplicaciones de conductor y terminal: ¡nuestra ULTRASAFE W!

Con un concepto y modelo completamente renovados, le ofrece una estación de trabajo manual segura, ergonómica y moderna con la máxima eficiencia y facilidad de uso.

Aproveche las ventajas de nuestra nueva máquina de soldadura:

  • Soldadura precisa para minimizar los residuos
  • Cambio rápido de aplicaciones y herramientas
  • Personalizable y modular
  • Ergonómica y fácil de usar

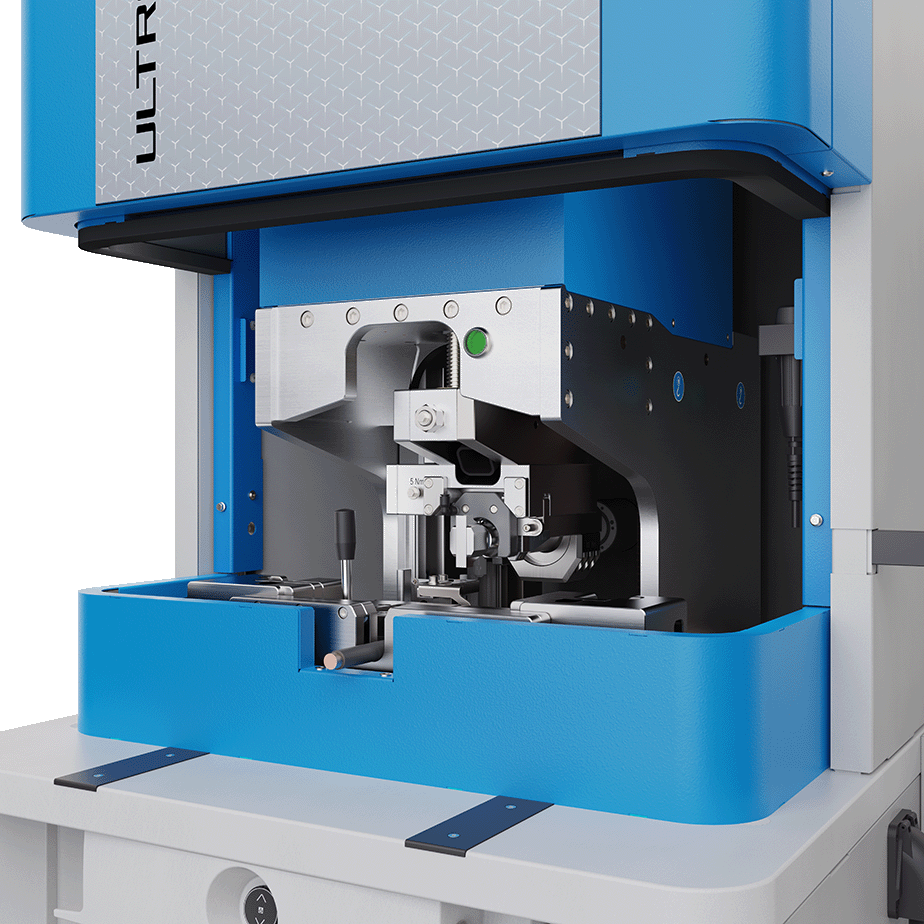

Alineación precisa para un mínimo de rechazos

  • Componentes mecánicos intuitivos que se ajustan fácilmente
  • Esfuerzo mínimo durante el cambio de producto gracias a la posición fija del sonotrodo
  • Sus sensores comprueban la posición correcta de las piezas para soldar

Con la nueva ULTRASAFE W, puede reducir de forma automática las tasas de rechazo de su producción.

Los elementos funcionales como la pinza de cable o el tope final de cable se pueden alinear de forma rápida y confiable. El sonotrodo está alineado correctamente, ya que su posición ahora está fija en la unidad oscilante ultrasónica, lo cual también simplifica los cambios de producto.

Los sensores comprueban si la parte soldada se insertó correctamente en la máquina de soldadura. Un mecanismo especial de sujeción lo mantiene en la posición correcta todo el tiempo.

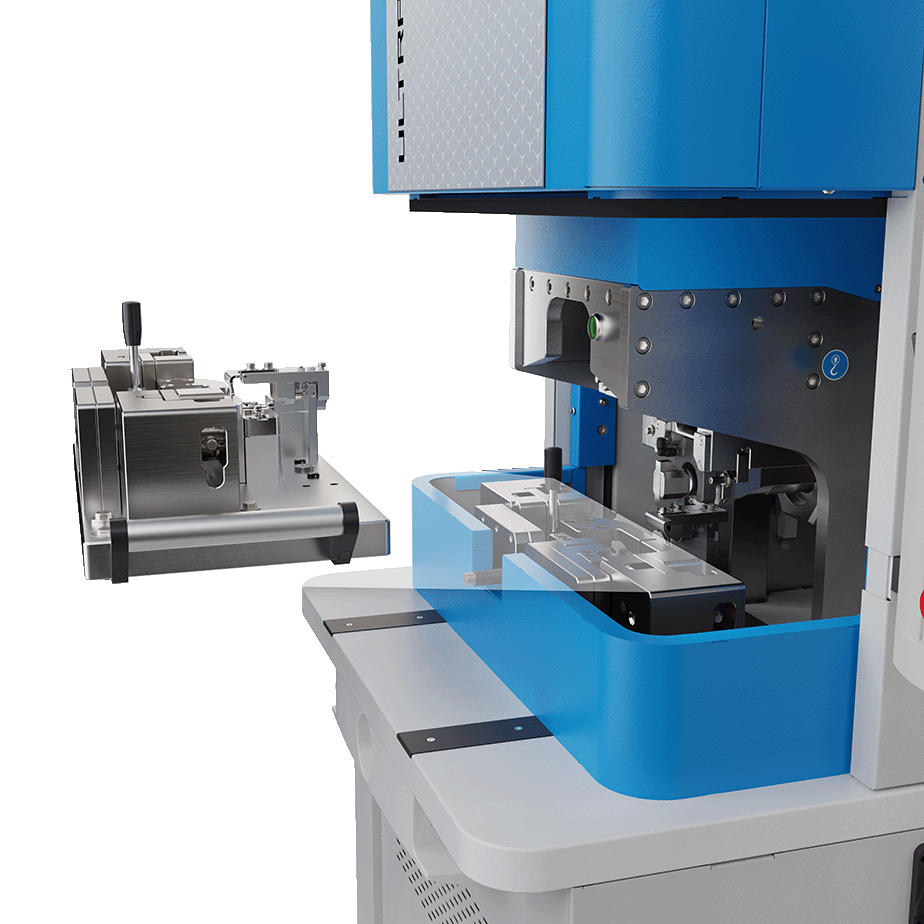

Cambio fácil de las herramientas y aplicaciones

  • Concepto mejorado del alojamiento de pieza (“fixture”) para una amplia variedad de piezas y aplicaciones
  • Alojamiento indexado y enchufable intercambiable
  • Herramientas fácilmente intercambiables
  • Sistema de sujeción innovador para facilitar y hacer más segura la instalación del sonotrodo y del alojamiento
  • Cambio preciso de la unidad oscilante en unos cuantos minutos

La ULTRASAFE W se modeló para una amplia variedad de aplicaciones. Por ello, sus herramientas se pueden cambiar de forma rápida y conveniente para una gran variedad de aplicaciones.

Esta es una de las razones por las que se trata de un nuevo tipo de sistema de sujeción. Permite que las herramientas se cambien rápidamente sin que sea necesario realinearlas.

Personalizable y modular

Tan única como su producción: expanda de forma flexible su ULTRASAFE W con funciones adicionales útiles y adáptela a sus necesidades.

Funciones básicas

  • Tope final de cable
  • Sujeción de cable
  • Pulsador de lado
  • Sujeción terminal
  • Refrigeración nodal del sonotrodo

Funciones modulares adicionales

  • Cúter para piezas malas
  • Sistema de aspiración
  • Preparación del aire de refrigeración

Selección de diferentes rangos de fuerza de soldadura

  • Fuerzas de soldadura de hasta 10,000 N

La soldadura se vuelve ergonómica

  • Puerta de seguridad con una amplia área de acoplamiento
  • Ajuste flexible de la altura de trabajo
  • Cualquier trabajo de cambio o ajuste es posible desde la parte delantera
  • Manipulación intuitiva de los elementos operativos y funcionales
  • Carga segura gracias a la iluminación LED sin reflejos del área de trabajo
  • Operación optimizada de la sujeción de cables

La soldadura nunca había sido tan ergonómica: gracias a la nueva puerta elevadora, la ULTRASAFE W ofrece un área de trabajo considerablemente más grande. Con un acceso de 180 grados, los trabajos que se realizan en la máquina, como cargar, alcanzar el interior o limpiar se pueden llevar a cabo de forma rápida y conveniente.

La altura de trabajo se puede ajustar, lo que facilita más que nunca el trabajo del usuario. Una ventana de visualización ampliada permite observar claramente el proceso de soldadura.

Seguridad

  • Conforme con CE
  • Se eliminaron los puntos de aplastamiento en zonas de peligro
  • Protección contra acceso con fusibles eléctricos
  • ActiveGuard durante el mantenimiento o cambio

La ULTRASAFE W garantiza una soldadura segura. La nueva puerta elevadora con una ventana de visualización se desplaza automáticamente hacia abajo durante el proceso de soldadura, por lo que previene la intervención.

Al mismo tiempo, la carcasa con protección de sonido resguarda de ruidos ambientales molestos que se pueden producir durante el proceso de soldadura.

ULTRASAFE W 20 kHz
Potencia del generador [W] 6200 / 12000
Fuerza de soldadura máxima [N] de 8 bar 10,000
Carrera / Carrera de revisión [mm] 60
Dimensiones exteriores incluyendo la cabina operativa HMI (ancho x altura x profundidad) [mm] 1386 x 1890 x 920
Panel de control (control de proceso de soldadura) Modos de operación
de la pantalla táctil de 12“ / 9“ 5
Memorias de aplicación 32
Número de soldaduras almacenadas (gráficos y datos) 100
Número de funciones adicionales que se pueden controlar (opcional) 4
