Sistemas COMPACTLINE

Serie de actuadores compactos de 35 kHz: cuando el tamaño y el peso importan. Disponibles como componentes individuales para su integración en sistemas de automatización o en soluciones robóticas, permiten el uso flexible de la tecnología de soldadura por ultrasonidos para obtener resultados de soldadura repetibles y de alta calidad.

  • Longitud de carrera de 40 a 100 mm
  • Diámetro del cilindro de 16, 25 y 40 mm
  • 4 modelos

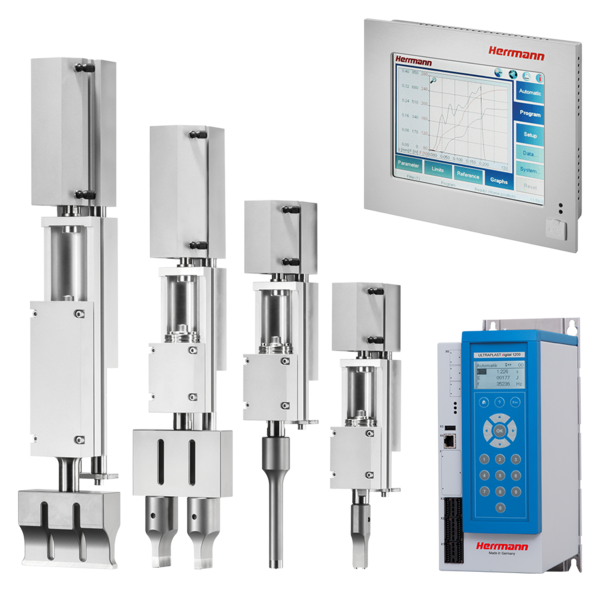

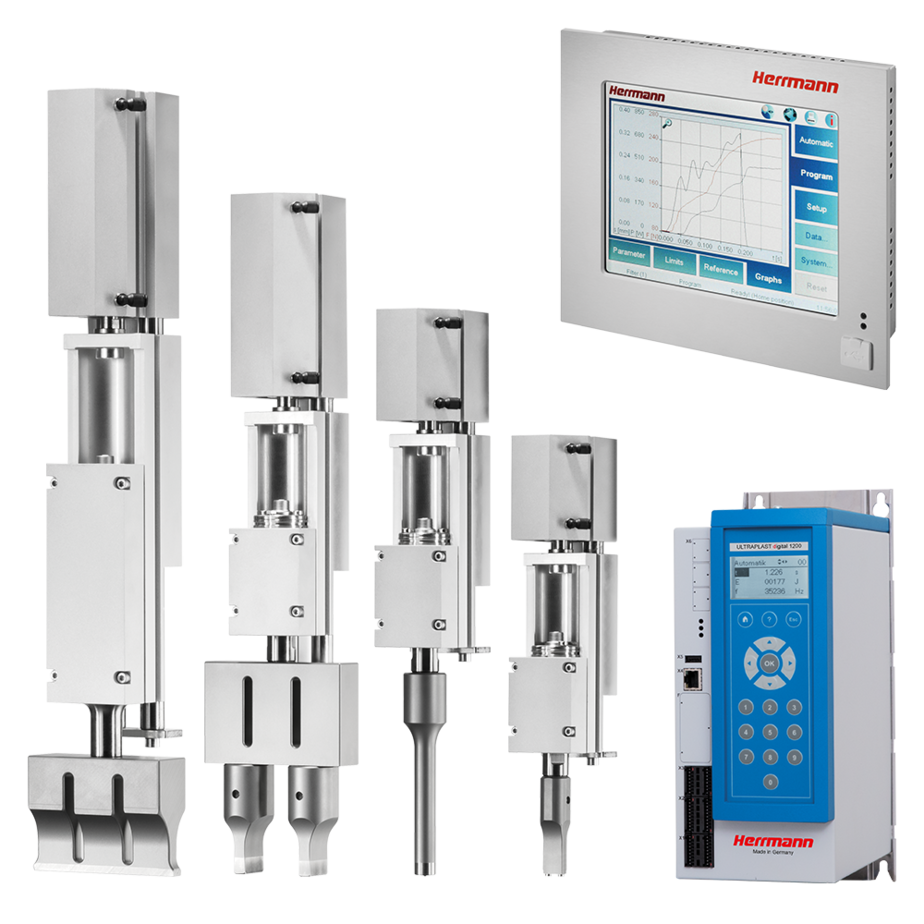

COMPACTLINE VARIO

Ya sea en tareas de integración que permiten ahorrar espacio de montaje, en líneas de automatización o en aplicaciones robóticas, usted puede contar con la facilidad de uso y la calidad que caracterizan a Herrmann. El actuador VE COMPACTLINE VARIO, combinado con el control de proceso de soldadura VARIO Control, ofrece resultados de soldadura excelentes y reproducibles, y la visualización del proceso de soldadura por ultrasonido ayuda a identificar y registrar parámetros con fines de control de calidad. La tecnología de válvulas proporcionales, combinada con los sistemas de medición de posición adecuados, completa este sistema de soldadura de 35 kHz con una potencia del generador de 1200 W.

  • Control de proceso de soldadura flexible: control VARIO
  • Supervisión gráfica del proceso de soldadura
  • PropControl: tecnología de válvulas proporcionales
  • Sistemas de medición de posición orientados a la aplicación
  • Alto nivel de adaptación a las necesidades del cliente
VE COMPACTLINE VARIO 35 kHz
Potencia del generador [W] 1200
Fuerza de soldadura mín./máx.* [N] *a 6 bar 30 / 680
Carrera [mm] 40 / 100
Dimensiones exteriores (An × Al × L*) [mm], *según el tipo y la carrera, sin sonotrodo 56 / 75 / 264 a 417
Equipo de mando Pantalla táctil a color de 8,4"
Modos de funcionamiento 5
Memorias de aplicaciones 32
Número de soldaduras guardadas (control de valores) 100 por memoria
Control de funciones adicionales (opcional) máx. 4

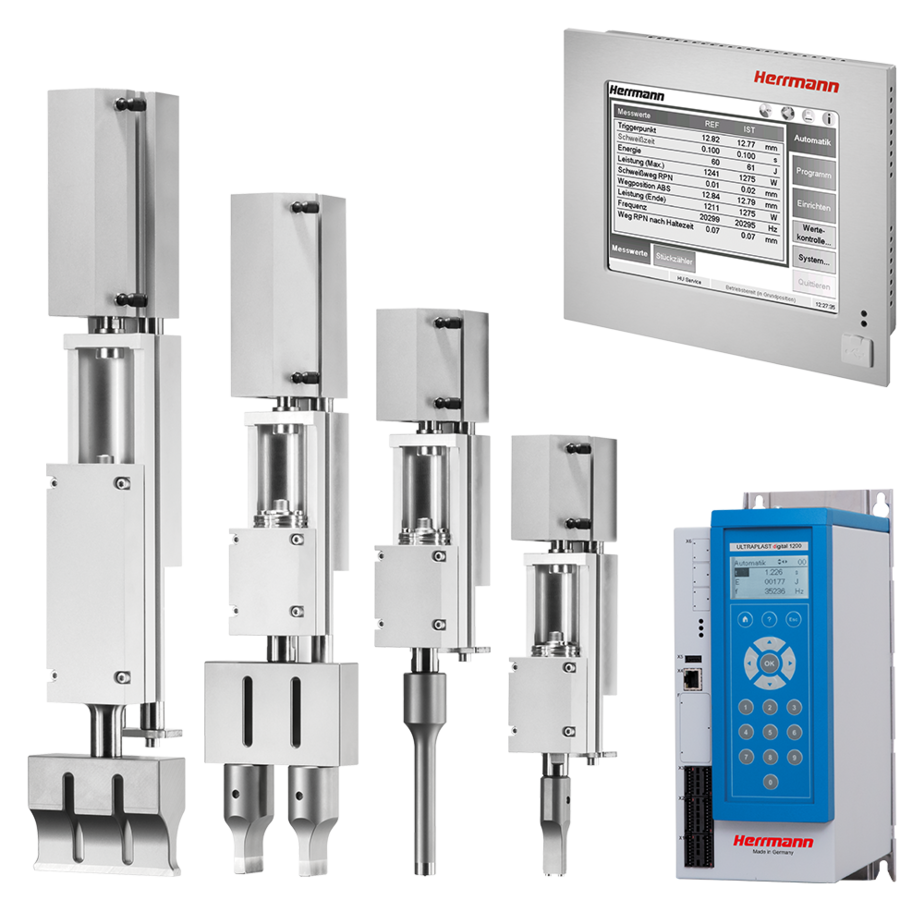

COMPACTLINE LOGIC

Incluso en esta clase de sistemas se provee una pantalla táctil de 5,7 pulgadas para operar el sistema y supervisar el proceso, lo cual permite que el funcionamiento sea práctico. A menudo, en las aplicaciones automatizadas de 35 kHz, cada milímetro de espacio de montaje es valioso y cada gramo de peso ahorrado en el sistema de soldadura ayuda a conseguir una configuración óptima de los sistemas robóticos. Las fuerzas de soldadura individuales pueden programarse con facilidad en el equipo de mando mediante la tecnología de válvulas proporcionales de calidad comprobada.

  • Sistema con estructura compacta y sólida
  • Solución de control compacta: control LOGIC
  • PropControl: tecnología de válvulas proporcionales
  • Tecnología de sistemas de medición de posición
  • Manejo mediante un panel táctil
VE COMPACTLINE LOGIC 35 kHz
Potencia del generador [W] 1200
Fuerza de soldadura mín./máx.* [N] *a 6 bar 30 / 680
Carrera [mm] 25 / 50 / 100
Dimensiones exteriores (An × Al × L*) [mm], *según el tipo y la carrera, sin sonotrodo 56 / 75 / 264 a 417
Equipo de mando Pantalla táctil monocromática de 5,7"
Modos de funcionamiento 5
Memorias de aplicaciones 50 por memoria
Control de funciones adicionales (opcional) máx. 2

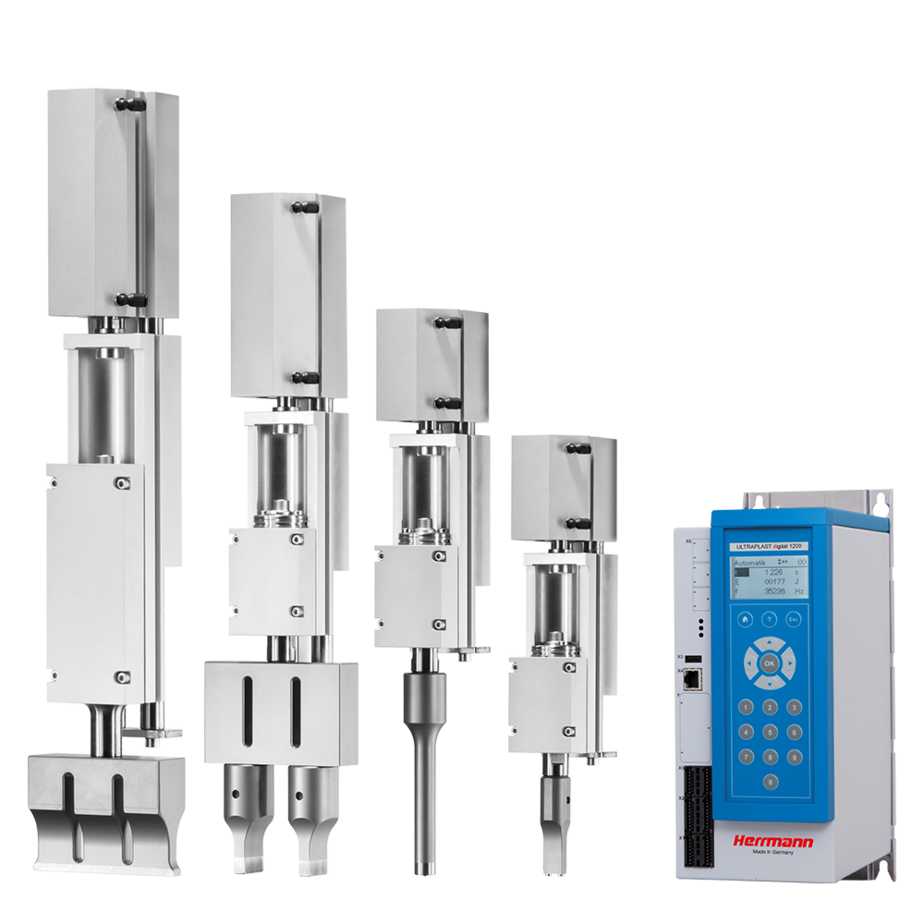

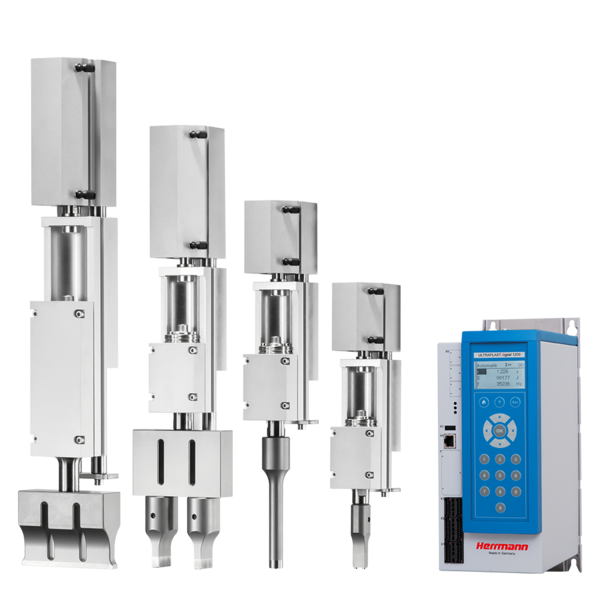

COMPACTLINE SOLID

El sistema completo más compacto que ofrece Herrmann. Si se trata de espacio de montaje limitado y bajo peso, entonces nada puede vencer a este sistema de soldadura por ultrasonido de 35 kHz. El generador digital de alto rendimiento ofrece una variedad de posibilidades para el intercambio de datos a través de redes Ethernet y un módulo Fieldbus opcional. La variante SDM permite que el proceso de soldadura cuente con funciones de medición y análisis de posición. Constituye una adición útil para satisfacer los requisitos de calidad más exigentes.

  • Estructura de sistema ultracompacta
  • Control integrado al sistema: control SOLID
  • PropControl: tecnología de válvulas proporcionales
  • Tecnología de sistemas de medición de posición con la variante SOLID SDM
  • Varios módulos Fieldbus (opcionales)
VE COMPACTLINE SOLID SDM, 35 kHz/ STE, 35 kHz
Potencia del generador [W] 1200
Fuerza de soldadura mín./máx.* [N] *a 6 bar 30 / 680
Carrera [mm] 40 / 100
Dimensiones exteriores (An × Al × L*) [mm], *según el tipo y la carrera, sin sonotrodo 56 / 75 / 264 a 417
Equipo de mando Matriz monocromática de 128 × 64 puntos
Modos de funcionamiento 3
Memorias de aplicaciones 8

En la industria y en la producción cada vez es mayor la demanda de sistemas de automatización complejos y eficientes y de máquinas soldadoras por ultrasonido hechas a la medida de las necesidades de los clientes. Para satisfacer esta demanda, Herrmann Ultrasonidos ofrece la serie de actuadores de 35 kHz con su propio control de proceso de soldadura como solución de integración completa. Ya sea como pieza compacta de una línea de automatización o como solución ligera y compacta en el extremo del brazo de un robot multiaxial, este sistema modular ofrece muchas configuraciones de producto con montaje conveniente y con la posibilidad de añadir accesorios. La serie VE COMPACTLINE de componentes individuales, con calidad comprobada durante décadas, también ofrece a los fabricantes de máquinas personalizadas una alternativa sólida ante las costosas soluciones de fabricación propia.
