Innovamos con las máquinas soldadoras por ultrasonido de la serie HiQ
¡Benefíciese del conocimiento experto que hemos obtenido a partir de miles de aplicaciones resueltas y experimente la innovadora generación de la máquina HiQ! Adaptada a las necesidades de nuestros clientes, ofrece resultados de soldadura perfectos con flexibilidad sin precedentes. Desde la automoción , pasando por el sector médico hasta el consumo: Con las máquinas de la serie HiQ usted encontrará la solución adecuada para su proyecto y su presupuesto, ¡y siempre con calidad "Hecha en Alemania"!
Disfrute los beneficios de la generación de la máquina HiQ para obtener un proceso de soldadura más rápido, más seguro y más rentable que nunca:

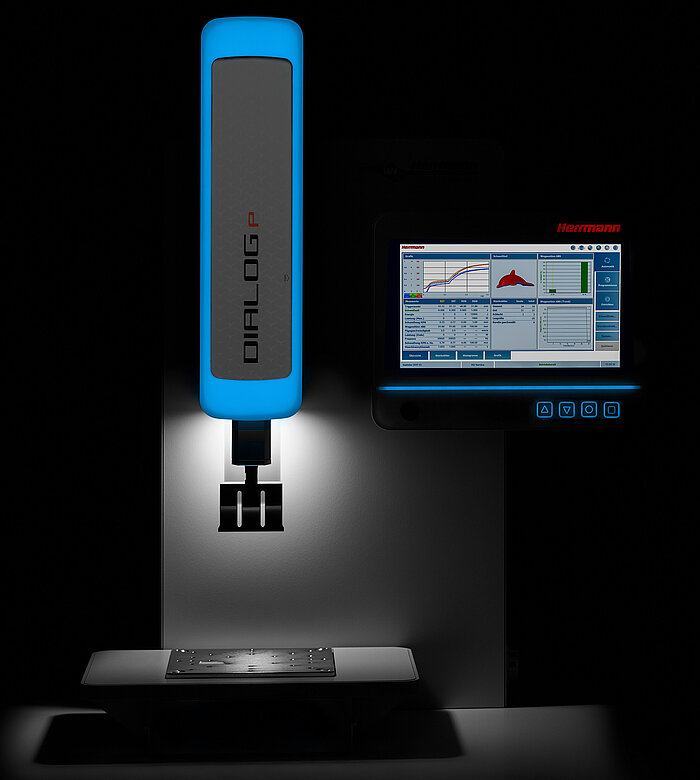

La HiQ P – la más alta precisión
Para soldar componentes o materiales sensibles con delicadeza, es necesario utilizar las fuerzas de soldadura más bajas posibles. La HiQ P es ideal para eso, pues produce de manera confiable resultados de soldadura reproducibles, firmes y precisos, incluso con fuerzas reducidas.
- Menores fuerzas
- Resultados de soldadura reproducibles
- Modelo compacto que ahorra espacio de montaje

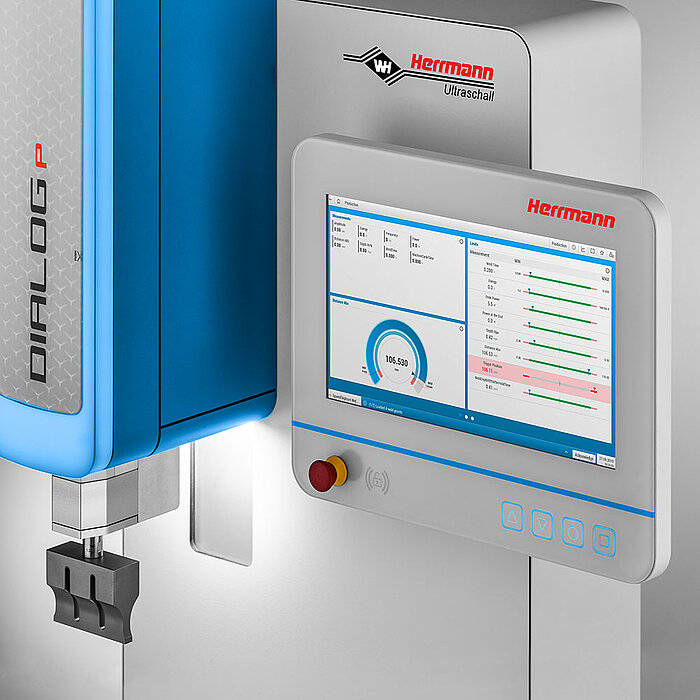

Operar una máquina soldadora por ultrasonido nunca había sido tan fácil: el sistema de control moderno MULTICONTROL le ofrece todo lo que necesita para hacer que su producción sea lo más eficiente, segura y cómoda posible. Benefíciese de los desarrollos de ingeniería de la última generación de control:
- Las tasas de rechazos se reducen gracias al control de proceso inteligente.
- La navegación de menú intuitiva simplifica el manejo y acorta el periodo de entrenamiento.
- Pueden añadirse funciones adicionales con rapidez y facilidad en cualquier momento, según sea necesario.
- Las interfaces de usuario pueden configurarse para adaptarse a operadores y requisitos específicos.
- La gestión detallada de puestos y operadores permite asignar derechos para diferentes grupos de usuarios.
¡Confíe en el innovador sistema MULTICONTROL para máquinas soldadoras de la serie HiQ!
| Tipo de máquina | HiQ DIALOG P | HiQ VARIO P |
|---|---|---|
| Frecuencia [kHz] | 35 | 35 |
| Control | MULTICONTROL DIALOG | MULTICONTROL VARIO |
| Potencia del generador [W] | 1200 | 1200 |
| Dimensiones exteriores [mm] | 1140x879x640 | 1140x879x640 |
| Accionamiento | SpeedControl | PropControl |
| Fuerza de soldadura mín./máx.* [N] | 10-650 | 10-650 |
| Carrera máx. [mm] | 100 | 100 |
| Descarga de la máquina hacia el centro del sonotrodo [mm] | 180 | 180 |
| Regulación de altura eléctrica [mm] | 200 | 200 |
| Equipo de mando | 15,6" touch screen panel | 15,6" touch screen panel |
| Memorias de aplicaciones | 1000 | 500 |
| Número de soldaduras guardadas (control de valores) | 500 | 300 |

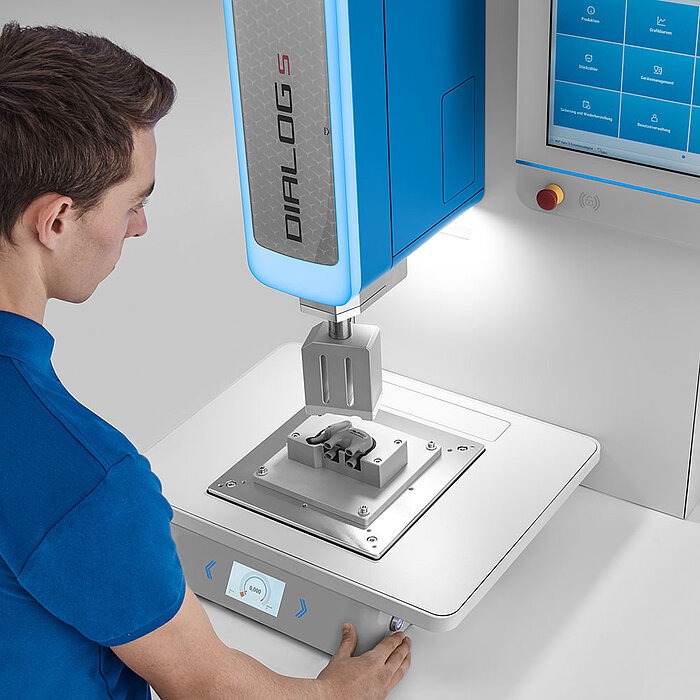

La HiQ S – flexibilidad pura
Thanks to the large workspace, the HiQ S is the ideal welding solution for both small and large-volume components. A high level of configurability, assisted tool change and flexible control ensure an excellent user experience.
- Wide range of variants
- Reliable welding result
- Flexible use in production
Operar una máquina soldadora por ultrasonido nunca había sido tan fácil: el sistema de control moderno MULTICONTROL le ofrece todo lo que necesita para hacer que su producción sea lo más eficiente, segura y cómoda posible. Benefíciese de los desarrollos de ingeniería de la última generación de control:
- Las tasas de rechazos se reducen gracias al control de proceso inteligente.
- La navegación de menú intuitiva simplifica el manejo y acorta el periodo de entrenamiento.
- Pueden añadirse funciones adicionales con rapidez y facilidad en cualquier momento, según sea necesario.
- Las interfaces de usuario pueden configurarse para adaptarse a operadores y requisitos específicos.
- La gestión detallada de puestos y operadores permite asignar derechos para diferentes grupos de usuarios.
¡Confíe en el innovador sistema MULTICONTROL para máquinas soldadoras de la serie HiQ!
| Machine type | HiQ DIALOG S | HiQ VARIO S |
|---|---|---|
| Frequency [kHz] | 20 / 35 | 20 / 30 / 35 |
| Control | MULTICONTROL DIALOG | MULTICONTROL VARIO |
| Potencia del generador [W] | 1200 / 2400 / 4800 / 6200 | 1200 / 1800 / 2400 / 4800 / 6200 |
| Dimensiones exteriores [mm] | 1483x982x760 | 1483x982x760 |
| Accionamiento | SpeedControl | PropControl |
| Fuerza de soldadura mín./máx.* [N] | 30-2490 | 30-2490 |
| Carrera [mm] | 150 | 150 |
| Descarga de la máquina hacia el centro del sonotrodo [mm] | 260 | 260 |
| Regulación de altura eléctrica [mm] | 400 | 400 |
| Equipo de mando | 18,5" touch screen panel | 15,6" touch screen panel |
| Memorias de aplicaciones | 1000 | 500 |
| Número de soldaduras guardadas (control de valores) | 500 | 300 |
Más que solo diseño
Experimente hoy el área de trabajo de soldadura del futuro con las máquinas de la serie HiQ:
- El sistema de control se comunica con usted en diferentes niveles mediante una interfaz de usuario personalizable.
- Las flechas indicadoras iluminadas y la pantalla secundaria integrada de manera ergonómica en la base de la máquina le informan, por ejemplo, sobre los números de piezas, el estado de la máquina o los datos de proceso.
- Pueden usarse widgets para mostrar visualizaciones de funciones y accesorios nuevos.
- Un asistente en pantalla le ayuda durante el cambio de herramienta.

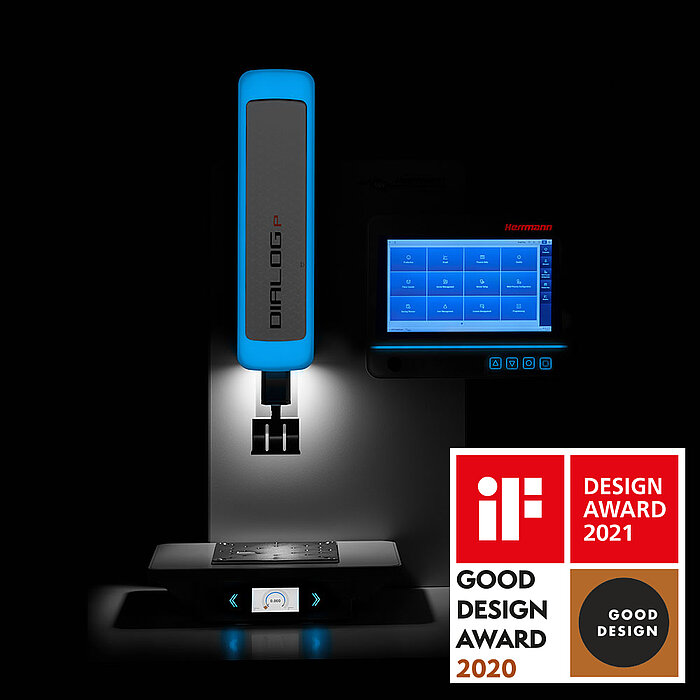

Galardonadas con el iF Design Award de 2021 y el Good Design Award de 2020: el diseño de las máquinas HiQ ofrece una nueva dimensión de comunicación y ergonomía para que el resultado de la unión sea perfecto y reproducible.

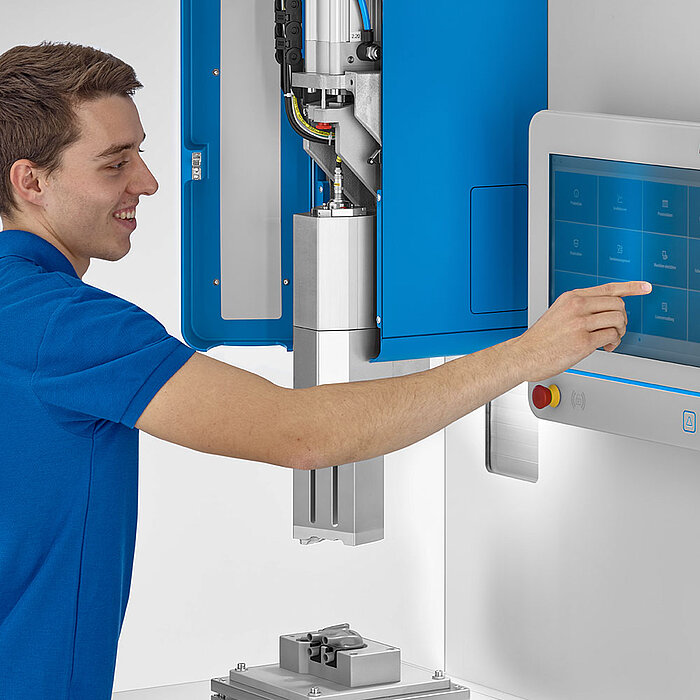

Cambio de herramienta guiado
Seguras, rápidas, con apoyo: Aunque el cambio de herramienta solía ser tardado e implicaba algunos riesgos, con la generación de máquinas HiQ esta tarea se lleva a cabo en el menor tiempo posible. Existen dos sistemas intuitivos disponibles para ayudarle:
Hemos desarrollado aún más el QCS (Sistema de cambio rápido) de calidad comprobada por lo que incluso garantiza un cambio más rápido y seguro de lo normal.
Además, con el nuevo sistema de sujeción automático (ACS, por sus siglas en inglés), las herramientas codificadas con RFID y el sofisticado asistente, el cambio es aún más fácil. Le permite realizar un cambio de herramienta guiado y sin problemas.Esta función reduce significativamente el tiempo que antes se requería para un cambio de herramienta, lo cual le da más tiempo para soldar sus componentes. El cambio es tan seguro y simple que se puede realizar sin ningún conocimiento previo.
Personalizable. Fácil de usar. Digital.
Puede adaptarse de forma individual conforme a sus necesidades: La HiQ es la primera máquina soldadora por ultrasonido para producción en serie con la más alta flexibilidad en la integración de equipos periféricos. Para usted, eso significa máxima facilidad de uso.
El comportamiento de todos los elementos inteligentes de la máquina y los equipos conectados se representa de forma digital en la HiQ: un mapa perfecto del hardware en el software. Esto le permite ajustar la máquina más rápido y más fácil que nunca.
Un puesto de trabajo manual inteligente
Con la generación de la máquina HiQ, usted recibe más que una máquina soldadora que lleva a cabo sus tareas básicas: recibe asistencia inteligente para ejecutar su trabajo
de forma segura y correcta.
Para tal fin, es posible conectar a la HiQ una amplia variedad de sensores y herramientas que ayudan a la máquina a advertirle sobre los errores del proceso de producción o incluso a evitarlos.
El sistema también puede seleccionar y monitorear automáticamente el programa de soldadura guardado que coincida con las herramientas que se estén utilizando.
"Con la HiQ, Herrmann desarrolló una solución de soldadura fácil de usar y confiable para los procesos. El método simple para crear un nuevo programa de soldadura me convenció por completo. Los cambios de herramienta también son rápidos y libres de complicaciones en la generación de la máquina HiQ".
Norbert Ennemoser, responsable de procesos en Ultra Reflex GmbH
