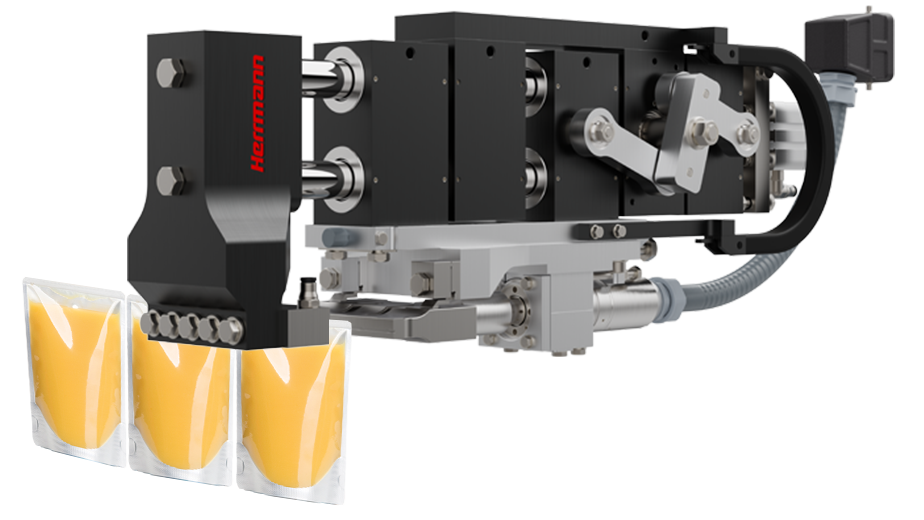

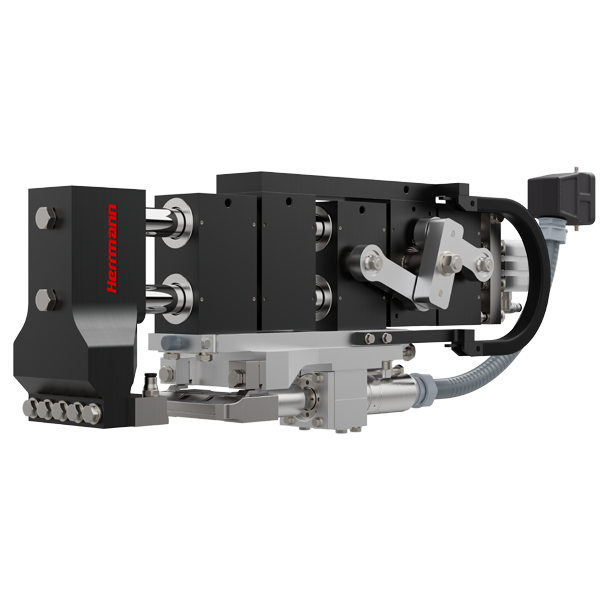

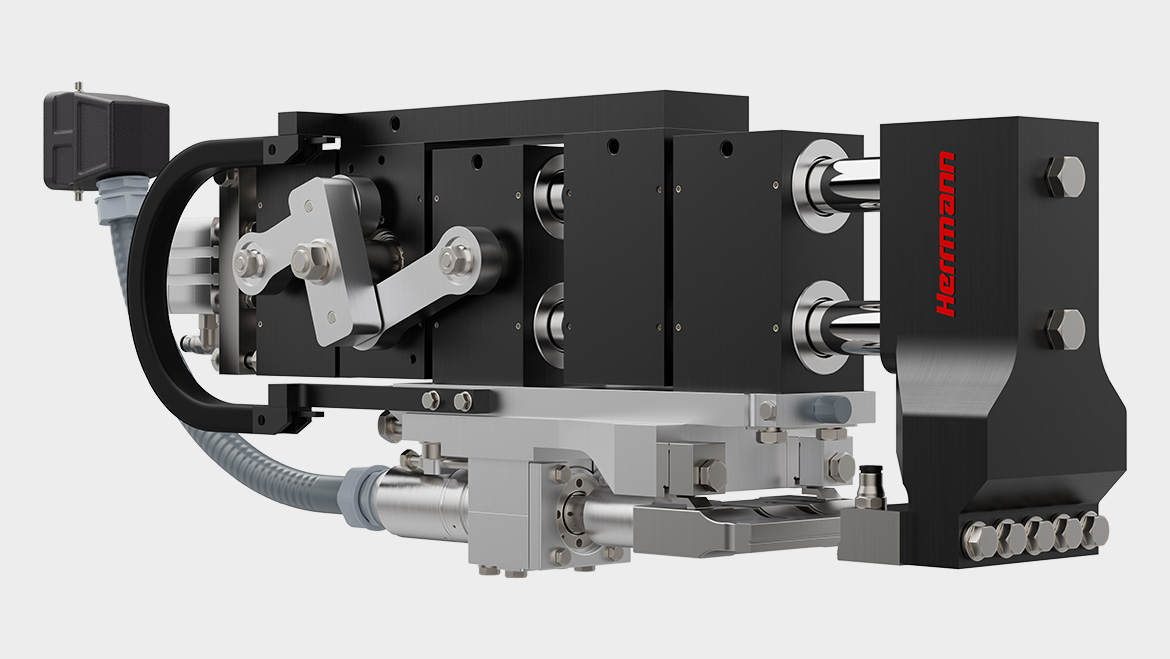

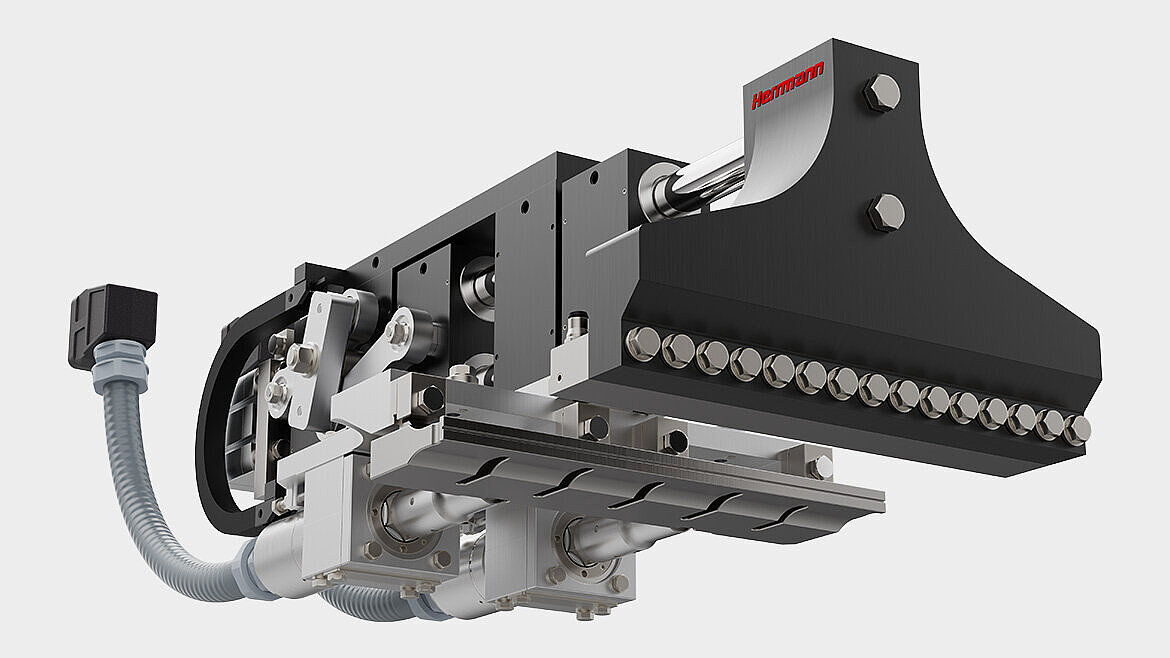

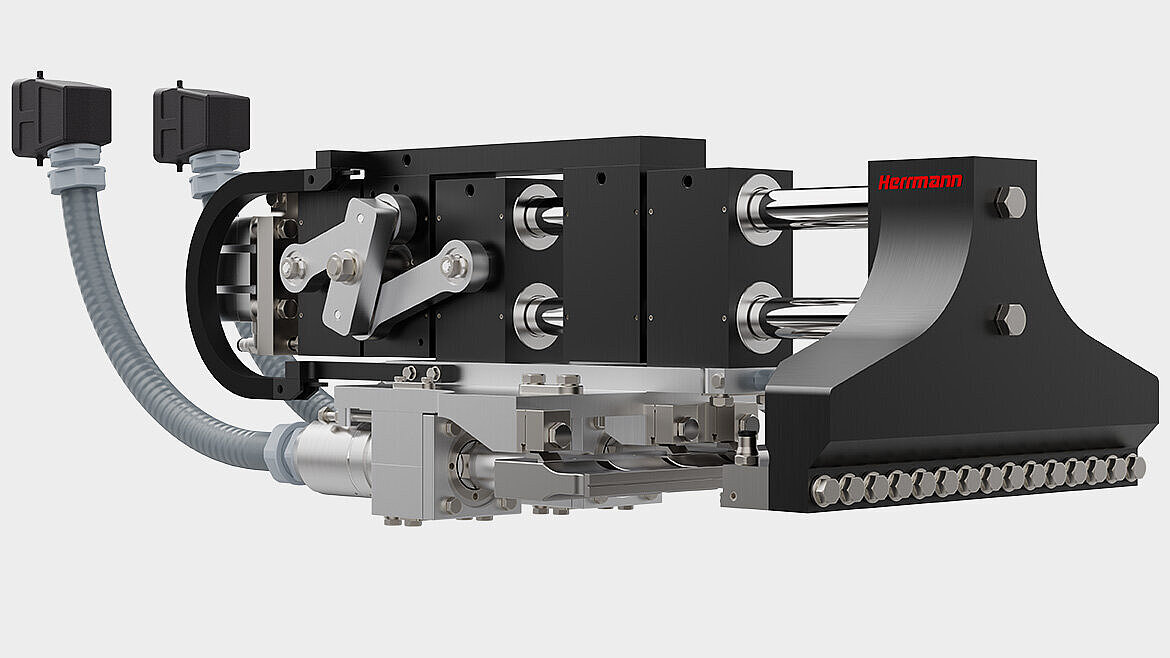

Módulo de união do topo TSM
O módulo de união do topo da Herrmann reúne a experiência de mais de 1.000 estações de união do topo no mercado. Com sua construção modular, o sistema é configurável para uma variedade de tipos de máquinas de embalagem.
- frequência operacional de 30 e 35 kHz
- comprimento de selagem de até 207 mm
- força de selagem de até 1.200 N
Os módulos PACKLINE da Herrmann obtêm uma selagem forte e hermética. As queimaduras causadas ao material de embalagem durante os períodos de imobilização da máquina são evitadas com segurança. O módulo de união do topo é ideal para integração em novas máquinas ou como retrofit para desenhos de máquinas existentes. Se as ferramentas forem projetadas com a classe de proteção IP65/67, o módulo de união do topo também é adequado para o uso em ambientes úmidos com requisitos avançados de capacidade de limpeza.
A geração pneumática de força está integrada ao módulo de união do topo o que resulta em uma liberdade considerável quanto ao conceito de acionamento. Os acionamentos pneumáticos e eléctricos podem ser adaptados ao eixo de acionamento. Também pode ser realizada uma conexão mecânica com o eixo de acionamento principal da máquina de embalagem. Para cumprir várias situações de montagem, o acionamento pode ser instalado no lado esquerdo ou direito do módulo – isto é particularmente benéfico no caso de sistemas com várias linhas.
O cilindro pneumático integrado significa que a força de selagem está imediatamente disponível com o contato das ferramentas de selagem Este conceito PreLoaded permite a selagem segura de sacolas, também com alta velocidade das máquinas.
- Flexível na seleção de acionamento
- Instalação configurável
- Selagem segura em frequência de relógio para função PreLoaded
| Módulo de união do topo TSM | 30 kHz | 35 kHz |
|---|---|---|
| Potência do gerador [W] | 1800 | 1200 |
| Força máxima de soldagem 6 bar [N] | 750/1200 | 750/1200 |
| Cumprimento máximo de selagem [mm] | 207 | 135 |
| Largura máxima da abertura [mm] | 50/100 | 50/100 |
| Configuração de acionamento | Lado esquerdo/lado direito | Lado esquerdo/lado direito |
HDM ProcessControl
A função "Medição de distância de alta precisão" é um controle de qualidade que reconhece estados de sacolas danificadas nas estações de selagem e permite que as sacolas suspeitas sejam rejeitadas. O sensor HDM que está integrado ao TSM determina a distância das ferramentas de selagem. O sinal é avaliado diretamente no gerador de ultrassom que permite velocidades de avaliação excepcionalmente altas, que são particularmente vantajosas nos sistemas de embalagem de alta velocidade . O gerenciamento inteligente de geradores é capaz de compensar as influências térmicas, o que significa que um controle de qualidade constante é garantido durante todo o tempo de funcionamento da máquina.
Condições de reconhecimento danificado
- Pouchs duplos
- Pouchs dobrados
- Produto sólido na área de selagem
- Pouchs em falta
Benefícios aos clientes
- Redução de pouchs com falha no rendimento real (a jusante)
- Esforço reduzido no controle de qualidade
- Prevenção do contato metálico das ferramentas para uma vida útil longa
Três estações em uma: novo módulo de união do topo com COS

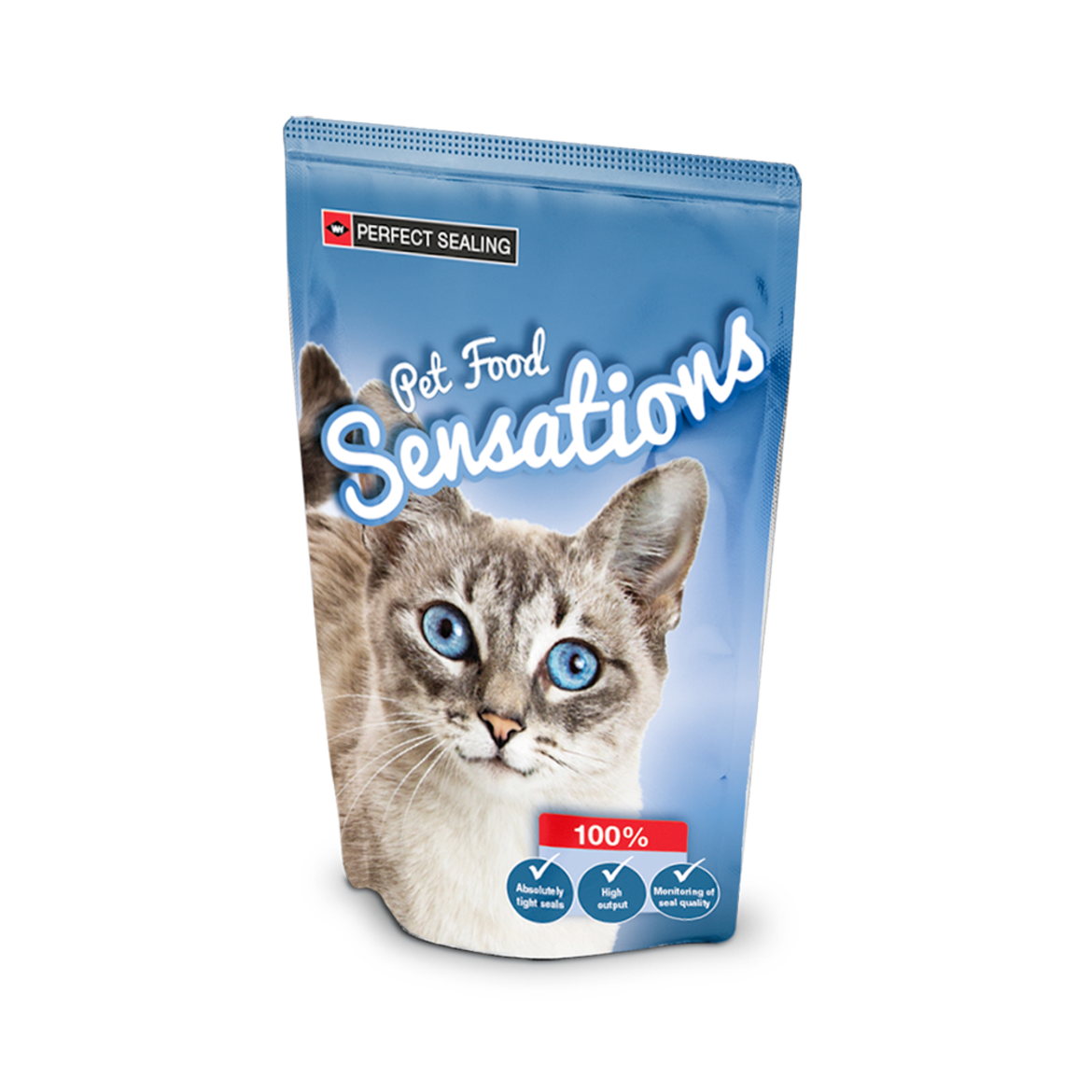

Reduza estações desnecessárias de máquinas de embalagem utilizando uma solução compacta que ajudará a atingir suas metas de sustentabilidade. Com o novo COS de atualização de união soldada cosmética para o módulo de vedação do topo TSM, você poderá criar a união soldada hermética e cosmética de Stand-Up-Pouches em apenas uma estação no futuro. Graças à tecnologia de ultrassom eficiente, você consegue eliminar uma estação de refrigeração e, simultaneamente, reduzir automaticamente o consumo de energia e o desperdício.
