Spotwelder para bateria, cabo e aplicações de terminal

SISTEMAS HiS

Liderança em estabilidade e precisão de processos. Quer você esteja utilizando um posto de trabalho manual ou precise de integração nas linhas de produção, A Herrmann tem a solução para conexões metálicas extremamente fortes e condutoras. Configuração rápida e menos peças suspeitas economizam custos consideráveis.

  • Economias de custos por meio de qualidade de produção maior.

  • Componentes ultrassônicos comprovados a longo prazo

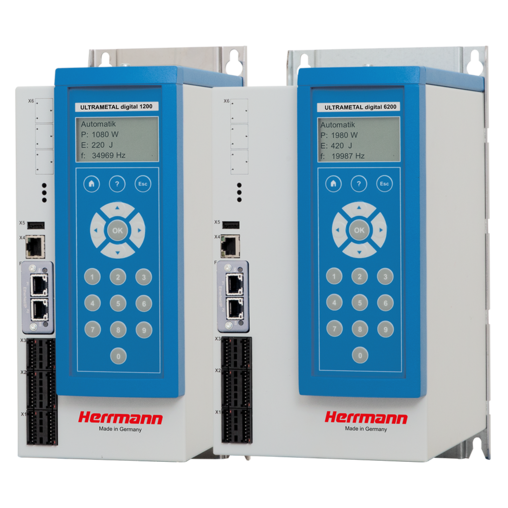

  • Gerador de ultrassom digital

Garantir e monitorar a qualidade é o foco principal ao soldar de metais. A Configuração do processo de forma estável e reprodutível e sempre de olho nele por meio da visualização gráfica - essas tarefas são cumpridas pela linha de produtos HiS por meio do controlador VARIO Control. Além disso, garante uma troca de ferramenta rápida tanto para a ferramenta de solda quanto para o equipamento de aplicação, bem como um projeto com economia de espaço para integração fácil. O projeto bem pensado garante limpeza no trabalho, acessibilidade e segurança máxima ao operador.

Sistema HiS B 20 kHz

HiS VARIO B 20 kHz pode ser integrado facilmente em série de produtos levando em consideração sua compacidade e acessibilidade. Todos os elementos para a rápida troca de ferramentas e colocação em funcionamento para produção foram projetados para reduzir consideravelmente os tempos de troca e manutenção. A economia de custos através da confiabilidade e qualidade da produção é uma prioridade absoluta.
A frequência de 20 kHz é adequada para todas as aplicações de bateria com filmes multicamada ou materiais mais grossos.

  • Präzise Ausrichtung

  • Werkzeugwechsel einfach und schnell

  • Modularität und Flexibilität für Automatisierer

Alinhamento preciso

  • Módulo de ajuste patenteado para ajuste de precisão do sonotrodo (alinhamento plano-paralelo)

  • Alinhamento bruto possível a cada 90°

  • A posição axial fixa garante a mesma posição de soldagem a cada mudança de sonotrodo

  • Suporte adicional do sonotrodo em nó para soldagens estáveis de longo prazo

Substituição de ferramenta rápida e fácil

  • Versão inovadora de sonotrodo e suporte garante estabilidade
  • Acessibilidade do lado dianteiro
  • Mudança de ferramenta possível dentro e fora da linha
  • Alteração de sonotrodo precisa em apenas alguns minutos

Modularidade e flexibilidade de engenheiros de automação

  • Versão do lado direito e esquerdo
  • Interfaces mecânicas podem ser instaladas em vários lados
  • Configuração com e sem dispositivo para peça de trabalho da bigorna
  • Várias interfaces de fieldbus para comunicação (EtherCAT, ProfiNet  PROFINET IO (RT), EtherNet/IP e outros)
  • Função adicional e opções de software (refrigeração do sonotrodo, refrigeração do conversor, DataRecorder para avaliação de dados)

Pegada

  • Compacidade e tamanho pequeno, líder do setor
  • Opções de alimentação livre com automação
SISTEMA HiS VARIO B (versão direita e esquerda) 20 kHz
Potência do gerador [W] 2400 / 4800 / 6200
Força de soldagem máxima [N] a 6 bar 3500
Curso de trabalho [mm] 15 / 30 / 60
Medidas exteriores (L x A x D) [mm] 165 x 393 x 366
Painel de controle Tela de toque colorida de 12”
Modos de funcionamento 5
Memórias de aplicação 32
Número de soldagens armazenadas (gráfico e dados) 100
Controle de funções adicionais (opcional) 4
Sistema HiS B 35 kHz

O HiS VARIO B pode ser facilmente integrado às linhas de produção e impressiona os usuários com a sua compacidade e acessibilidade. Todos os elementos para a rápida substituição da ferramenta e colocação em funcionamento para produção foram projetados para reduzir consideravelmente os tempos de troca e manutenção. A economia de custos através da confiabilidade e qualidade da produção é uma prioridade absoluta.
A frequência de 35 kHz é adequada para todas as aplicações de bateria com filmes multicamada ou materiais mais grossos.

  • Precisão

  • Substituição de ferramenta fácil e rápida

  • Modularidade e flexibilidade de engenheiros de automação

Forças de soldagem precisas e baixas

  • Sistema de báscula desenvolvida recentemente (gama da força de 5 - 260 N)
  • Alto grau de reprodutibilidade da força de soldagem na força de soldagem inferior
  • Conceito de acionamento sequencial

Substituição de ferramenta fácil e rápida

A

  • Sistema de substituição de ferramenta indexada
  • Acessibilidade excelente
  • Substituição de ferramenta possível tanto dentro como fora da linha
  • Alteração de sonotrodo em apenas alguns minutos

Modularidade e flexibilidade de engenheiros de automação

  • Arranjo compacto dos módulos de soldagem
  • Interfaces mecânicas em vários pontos
  • Curso principal individual e força de soldagem podem ser selecionados
  • Várias interfaces de fieldbus para comunicação (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP e outros
  • Função adicional e opções de software (refrigeração do sonotrodo, refrigeração do conversor, DataRecorder para avaliação de dados)

Pegada

  • Compacidade e tamanho pequeno, líder do setor
  • Opções de alimentação livre com automação
SISTEMA HiS VARIO B 35 kHz
Potência do gerador [W] 1200
Força de soldagem máx. [N] a 6 bar 115 / 260
Curso de trabalho [mm] 10, 30, 50
Dimensões exteriores (L x A x D) [mm] 69x315x406
Tela colorida do painel de controle 8.4"
Modos de funcionamento 5
Memórias de aplicação 32
Quantidade de soldagens salvas (gráficos e dados) 100
Sistema HiS T

O HiS VARIO T é a solução perfeita para as aplicações do terminal. As alterações rápidas das aplicações são as mais seguras e fáceis de substituir as ferramentas de soldagem. Funcionalidades e interfaces sofisticadas facilitam a integração do espaço de trabalho em toda a linha de produção. A segurança e a qualidade da produção através da precisão estão em primeiro lugar.

  • Alinhamento preciso
  • Substituição do produto segura e rápida
  • Substituição da ferramenta rápida e segura

Alinhamento preciso

  • Ajuste rápido, seguro e preciso dos elementos funcionais individuais, como a posição do sonotrodo e acessório intercambiável
  • Suporte adequado do sonotrodo na montagem de ferramentas para resultados de soldagem reproduzíveis

Substituição do produto rápida e fácil

  • Conceito de equipamento inovador para uma gama ampla de peças e aplicações
  • Equipamentos indexados e substituíveis com conexões do tipo encaixável
  • Conjuntos de formatos rapidamente intercambiáveis

Substituição da ferramenta reprodutível e segura

  • Versão inovadora do sonotrodo e a montagem das ferramentas garantem estabilidade
  • Alteração precisa do sonotrodo em alguns momentos
  • Sistema de fixação para alterar a montagem das ferramentas

Modularidade e flexibilidade

Funções básicas

  • Refrigeração do sonotrodo

Funções adicionais opcionais em uma base modular:

  • Ejetor de peças
  • resfriamento da bigorna
  • amortecimento do terminal
  • refrigeração do conversor

Seleção das gamas da força de soldagem

  •  Forças de soldagem de até 6000 N

Interfaces de fieldbus:

  • EtherCAT
  • PROFINET IO
  • EtherNet/IP
  • e outros

Requisito de espaço (pegada)

  • Compacidade e tamanho pequeno
  • Opções de alimentação livre com automação
HiS VARIO T 20 kHz
Potência do gerador [W] 2400 / 4800 / 6200
Força de soldagem máxima [N] a 6 bar 6000
Curso de trabalho / Curso de revisão [mm] 50 / 100
Medidas exteriores (L x A x D) [mm] 530 x 768 x 600
Painel de controle (comando do processo de soldagem) Tela de toque de 12” / 9”
Modos de funcionamento 5
Memórias de aplicação 32
Quantidade de soldagens salvas (gráficos e dados) 100
Quantidade de funções adicionais controláveis (opcional) 4
