SYSTÈMES HiS
Précision et stabilité opérationnelle garanties. Que vous utilisiez un poste de travail manuel ou exigiez une intégration dans des lignes de production, Herrmann a la solution qu’il vous faut pour des raccords métalliques ultra-solides et conducteurs. Par ailleurs, avec une installation rapide et moins de pièces défectueuses, vous êtes sûr de faire des économies.
-
Économies garanties grâce à une haute qualité de production
-
Des composants ultrasons éprouvés depuis longtemps
-
Générateur d’ultrasons numérique
L’assurance et le suivi de la qualité sont une priorité dans le soudage métallique. Garantir une configuration stable et reproductible du processus et toujours garder un œil sur ce dernier à travers la visualisation graphique : voilà des tâches que les appareils de la gamme HiS sont capables de satisfaire grâce au contrôleur VARIO Control. Par ailleurs, les modèles de cette gamme promettent un changement d’outillage rapide à la fois pour l’outil de soudage et pour l’équipement de l’application, et affichent des dimensions compactes pour une intégration facile. Ultra-sophistiqué, le design est un garant de propreté au travail, d’accessibilité et de sécurité maximale pour l’opérateur.
Le HiS VARIO S est synonyme de haute performance et de flexibilité pour les automaticiens. Le système s’intègre facilement dans les lignes de production et se distingue par sa compacité et son accessibilité. Tous les éléments permettant un changement d’outillage et un démarrage de production rapides ont été repensés et réduisent considérablement les temps de changement. La réduction des coûts grâce à la sécurité de la production et à la qualité est la première priorité.
La fréquence de 20 kHz convient à toutes les applications de batteries avec des films multicouches ou des matériaux plus résistants dans les applications wire-to-terminal.
- Réglage précis
- Changement d’outillage rapide et facile
- Modularité et flexibilité pour l’ingénieur en automatisation
Réglage précis
-
Module de réglage breveté pour un réglage fin de la sonotrode (alignement parallèle)
-
Réglage approximatif possible tous les 90°
-
Position axiale fixe garantissant la même distance de soudage absolue à chaque changement de sonotrode
-
Soutien supplémentaire de la sonotrode au niveau du point nodal pour des soudures stables à long terme
Changement d’outillage facile et rapide
- Design innovant de la sonotrode et support pour une stabilité garantie
- Accessibilité de face
- Changement d’outillage possible « in line » et en dehors
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
Modularité et flexibilité pour les ingénieurs en automatisation
- Versions droite et gauche
- Interfaces mécaniques possibles sur plusieurs côtés
- Configuration avec et sans fixation d’enclume
- Diverses interfaces de bus de terrain à des fins de communication (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP et autres)
- Autres options de fonction et de logiciel (refroidissement de sonotrode, refroidissement du convertisseur, DataRecorder pour analyse des données)
Encombrement
- Meilleure compacité dans l’industrie et petite taille
- Options d’alimentation libres avec automatisation
| HiS VARIO S 20 (version gauche et droite) | 20 kHz |
|---|---|
| Puissance du générateur [W] | 2400 / 4800 / 6200 |
| Force de soudage max [N] à 6 bar | 3500 |
| Course de travail [mm] | 15 / 30 / 60 |
| Dimensions hors tout (l x h x d) [mm] | 165 x 393 x 366 |
| Appareil de commande | écran tactile couleur 12" |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (graphiques et données) | 100 |
| Commande de fonctions supplémentaires (en option) | 4 |

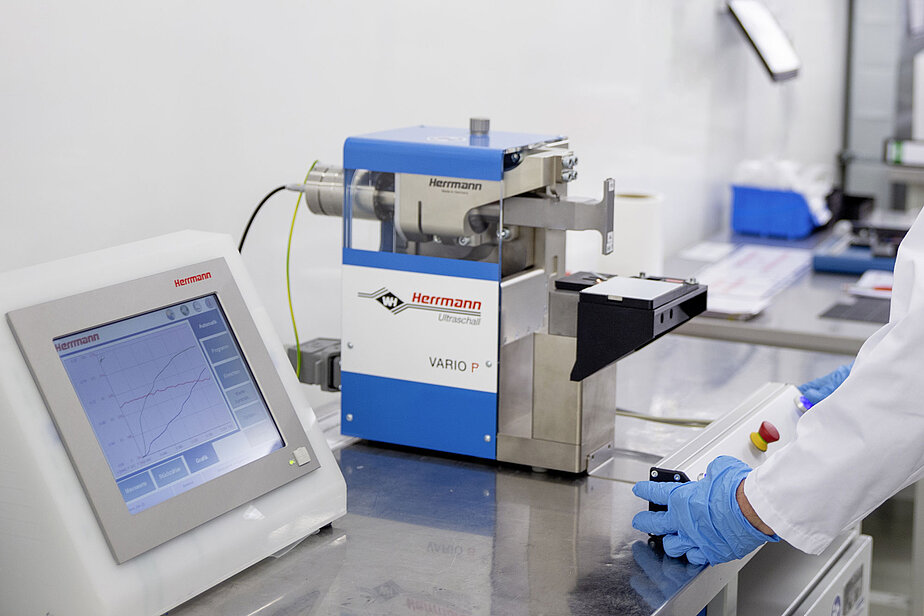

Le HiS VARIO P est synonyme de précision maximale, même pour les petites forces de soudage. Le système s’intègre facilement dans les lignes de production et se distingue par sa compacité et son accessibilité. Tous les éléments permettant un changement d’outillage et un démarrage de production rapides ont été repensés et réduisent considérablement les temps de changement. La réduction des coûts grâce à la sécurité de la production et à la qualité est la première priorité.
La fréquence de 35 kHz est idéale pour les liaisons sûres des applications de batteries avec un faible nombre de couches et des applications wire-to-terminal avec des épaisseurs et des diamètres de matériaux très faibles.
- Précision
- Changement d’outillage rapide et facile
- Modularité et flexibilité pour les ingénieurs en automatisation
Forces de soudage faibles et précises
- Système de basculement innovant (plage de force : 5 - 260 N)
- Haut degré de reproductibilité de la force de soudage dans la plage de force basse
- Concept d’entraînement séquentiel
Changement d’outillage rapide et facile
- Système de changement d’outillage indexé
- Accessibilité optimale
- Changement d’outillage possible « in line » et en dehors
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
Modularité et flexibilité pour les ingénieurs en automatisation
- Disposition compacte des modules de soudage
- Interfaces mécaniques en plusieurs points
- Sélection au choix de la course principale et de la force de soudage
- Diverses interfaces de bus de terrain à des fins de communication (EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP et autres)
- Options de fonction et de logiciel supplémentaires (refroidissement de sonotrode, refroidissement du convertisseur, DataRecorder pour analyse des données)
Encombrement
- Meilleure compacité dans l’industrie et petite taille
- Options d’alimentation libres avec automatisation
| HiS VARIO P 35 | 35 kHz |
|---|---|
| Puissance du générateur [W] | 1200 |
| Force de soudage max [N] à 6 bar | 115 / 260 |
| Course de travail [mm] | 10 / 30 / 50 |
| Dimensions hors tout (l x h x d) [mm] | 69 x 315 x 406 |
| Panneau de commande avec écran tactile couleur | 8,4" |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (écran graphique et données) | 100 |
Le HiS VARIO X est un système extrêmement polyvalent destiné à être intégré dans des lignes de production automatisées. Les performances maximales permettent des liaisons solides et fiables pour les applications wire-to-terminal exigeantes ainsi que pour les applications de batteries avec un grand nombre de couches ou de grandes dimensions. Un changement rapide d’application est possible, tout comme un remplacement sûr et simple des outils de soudage. Des fonctionnalités et des interfaces bien pensées facilitent l’intégration du poste de travail dans l’ensemble de la ligne. La sécurité de la production et la qualité par la précision sont des priorités.
- Réglage précis
- Changement de référence rapide et sûr
- Changement d’outillage sûr et reproductible
- Réglage fin rapide, sûr et précis des éléments fonctionnels individuels tels que la position de la sonotrode et le dispositif de posage interchangeable
- Soutien optimal de la sonotrode dans le support pour des résultats de soudage reproductibles
Changement facile des outils et des applications
- Concept d’équipement innovant pour une large gamme de pièces et d’applications
- Équipement indexé et interchangeable avec des raccords enfichables
- Changement rapide des jeux de formats
- Design innovant de la sonotrode et support d’outillage pour une stabilité garantie
- Changement de sonotrode avec précision en l’espace de quelques minutes seulement
- Système de verrouillage pour changement du support de l’outillage
| HiS VARIO X 20 | 20 kHz |
|---|---|
| Puissance du générateur [W] | 6200 / 12000 |
| Force de soudage max [N] à 6 bar | 10000 |
| Course de travail / course de révision [mm] | 60 |
| Dimensions hors tout (l x h x d) [mm] | 512 x 970 x 680 |
| Panneau de commande (automate de soudage) | écran tactile 12’’ / 9’’ |
| Modes de fonctionnement | 5 |
| Mémoires d’application | 32 |
| Nombre de soudures enregistrées (graphiques et données) | 100 |
| Nombre de fonctions supplémentaires commandables (en option) | 4 |
