Arbeitssicherheit steht an oberster Stelle. Gefahren wie Lärm oder unbeabsichtigtes Eingreifen in den Arbeitsraum lassen sich durch die ULTRASAFE-Konzepte auf kleinstem Raum vermeiden. Flexibel in der Produktion einsetzbar, können die ULTRASAFE auf bestehende Werktische aufgestellt werden und sind sofort einsatzfähig. Beide ULTRASAFE Varianten lassen sich modular mit unterschiedlichstem Zubehör ergänzen. Dazu sind sie beliebig mit allen Ultraschall-Schweißmaschinen der gesamten HiQ-Produktfamilie kombinierbar.

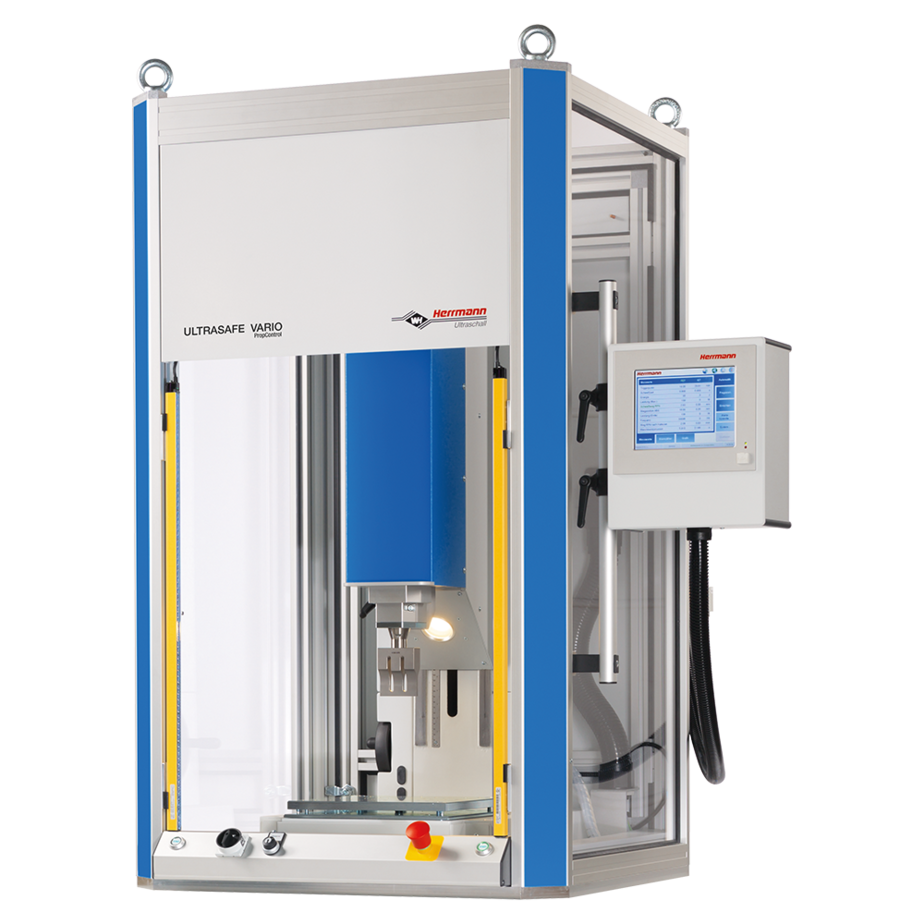

ULTRASAFE LC
ULTRASAFE LC steht für Bedienersicherheit. Das Light Curtain Konzept steht für Sicherheit des Bedieners und unterstützt ebenso gegen Eingriff Dritter. Der Eingriffsbereich ist durch einen Sicherheitslichtvorhang geschützt, der bei Bedarf auch als Automatikstart konfiguriert werden kann. Nach dem manuellen Bestücken der Maschine startet diese automatisch sobald der Lichtvorhang verlassen wurde und spart damit eine zusätzliche manuelle Startauslösung.
- Lichtvorhang für höchste Sicherheit des Bedieners
- Ergonomischer Anbau des Bediengerätes
- Wartungstür hinten mit aufgesetztem Schaltschrank
- Vorrichtung für Krantransport

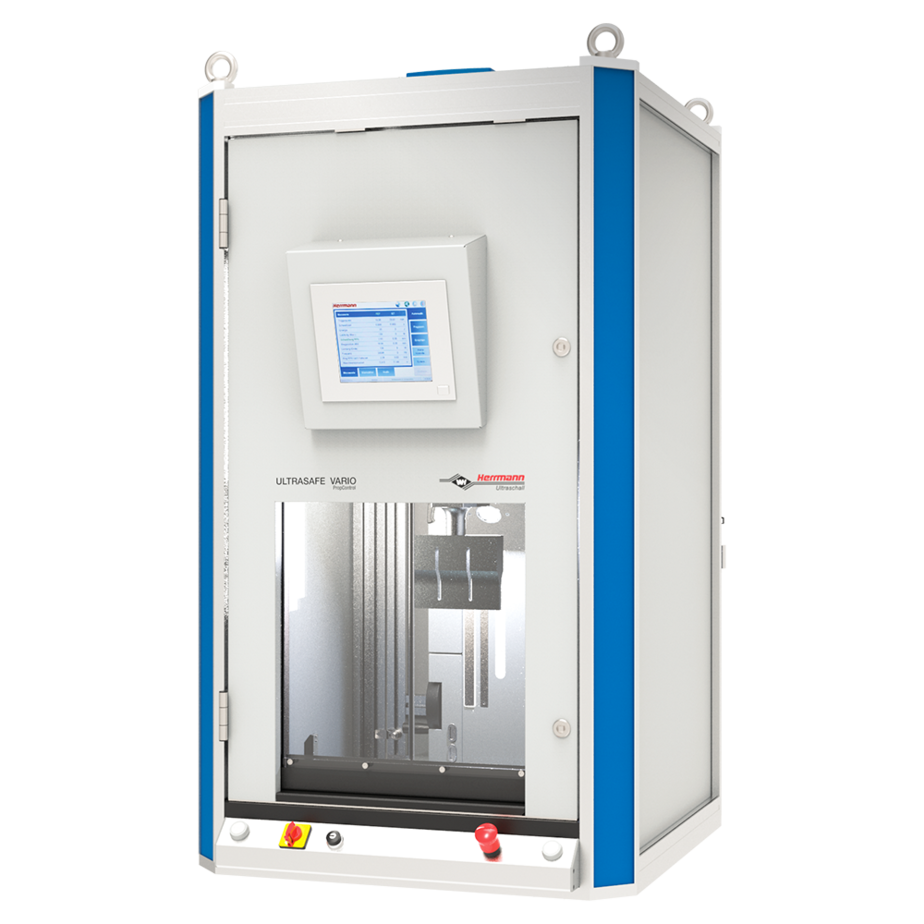

ULTRASAFE SP
Der ULTRASAFE SP bietet mit kompakter Bauform ein platzsparendes Schallschutzkonzept für die gesamte HiQ-Maschinenbaureihe. Reduziert Schallemissionen gemäß geltender Vorschriften der Lärmschutzverordnung und ermöglicht so einen flexiblen Einsatz in der Produktion.
- Hubtür mit Sicherheitskontaktleiste für höchste Sicherheit des Bedieners
- Werkraumbeleuchtung für präzises Teilehandling und optische Qualitätskontrolle
- Wartungstür vorne und hinten (mit aufgesetztem Schaltschrank)
- Vorrichtung für Krantransport
Technische Daten
ULTRASAFE | LC-Version | SP-Version |
---|---|---|
Aufstellmaße (B x T) [mm] | 800 x 800 | 800 x 800 |
Schallschutz | - | x |
Sicherheitsabtrennung | Lichtvorhang | Sicherheitshubtür |
Öffnungshub [mm] | - | 450 |
Öffnungsbreite [mm] | 580 | 450 |
Optionen und Modifikationen
- Ausbauvarianten der Bedienelemente
- ESD Ausführungen
- Sonderlackierung nach RAL
- Ergänzende Arbeitsplatzausrüstung
- Gestell- und Verkleidungsanpassungen
- Sichere NiO-Teile Entsorgung
- Individueller Schaltschrankaufbau
